Kako točno identificirati modele kugličnih ležajeva s dubokim utorima od nehrđajućeg čelika pomoću pomične čeljusti?

U rutinskom održavanju i mehaničkim popravcima industrijske opreme, točna identifikacija i zamjena ležajeva ključni su korak u osiguravanju stabilnog rada. Zbog dugotrajnog trošenja ili onečišćenja uljem i mašću, laserski urezane oznake na površinama mnogih kuglični ležajevi od nehrđajućeg čelika s dubokim utorima mogu postati nečitljivi. Posljedično, određivanje preciznog modela ležaja fizičkim mjerenjem je postala bitna vještina za inženjere.

Ovaj će članak pružiti detaljan vodič o tome kako brzo i točno identificirati model kugličnog ležaja s dubokim utorima od nehrđajućeg čelika — koristeći samo čeljust — mjerenjem njegove unutarnji promjer, vanjski promjer i širina .

Alati za mjerenje i osnovni parametri

Da bismo točno identificirali model ležaja, prvo moramo pripremiti visoko precizan pomično pomično mjerilo . Tijekom postupka mjerenja moramo dobiti sljedeće tri ključne podatke:

1. Unutarnji promjer (d): Određuje veličinu osovine s kojom se ležaj spaja, a također je i najkritičniji parametar za izvođenje sufiksa broja modela ležaja.

2. Vanjski promjer (D): Određuje veličinu provrta za pričvršćivanje ležaja.

3. Širina/debljina (B): Aksijalna dimenzija ležaja.

U konvencijama o nazivima za kuglične ležajeve s dubokim utorima od nehrđajućeg čelika (npr. S6004-ZZ), prefiks "S" označava materijal od nehrđajućeg čelika, dok sufiks "ZZ" označava dvostrane metalne štitove. Intervencijski brojevi (kao što je 6004), međutim, ključ su dimenzija ležaja.

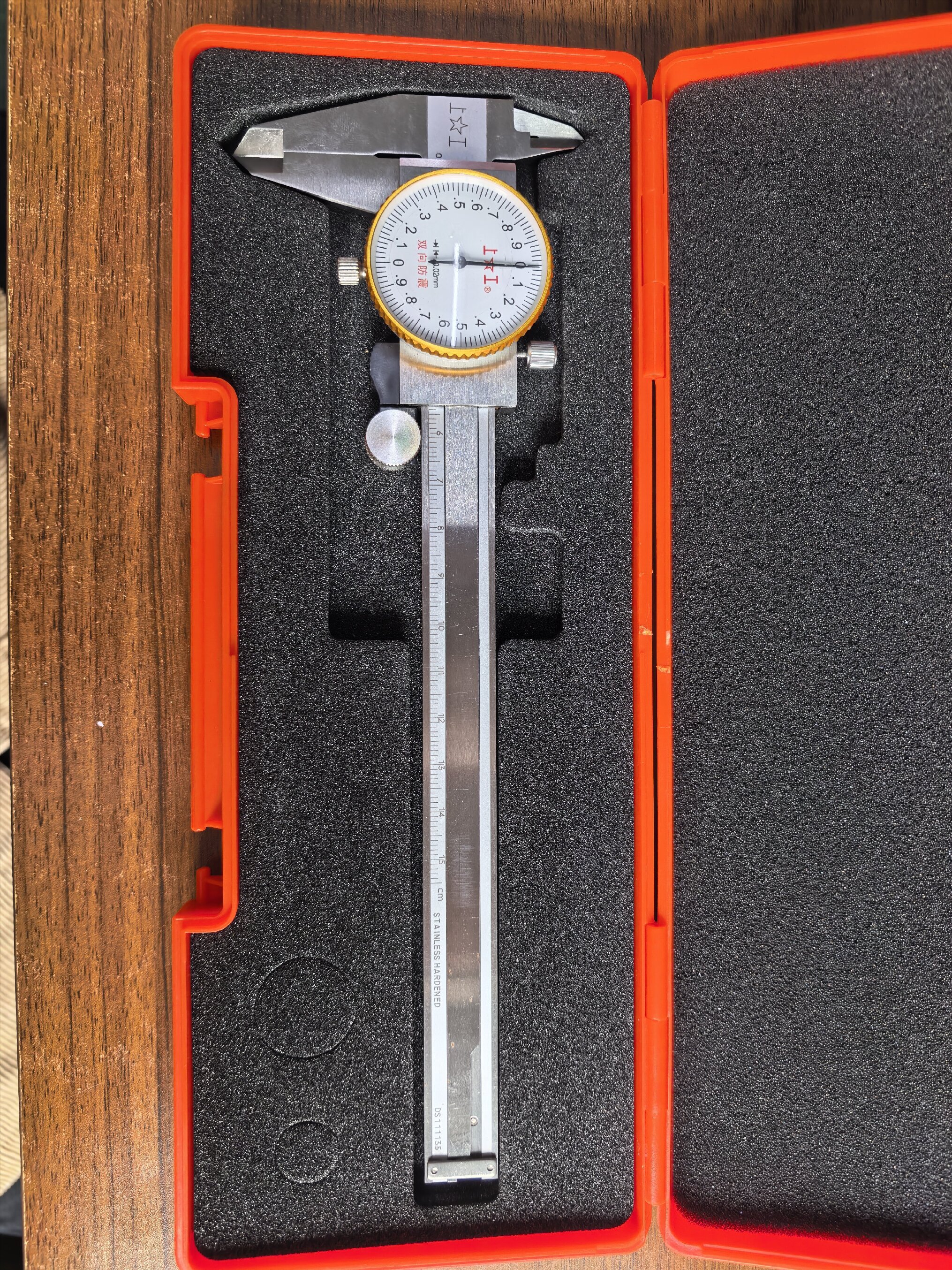

Pomično pomično mjerilo

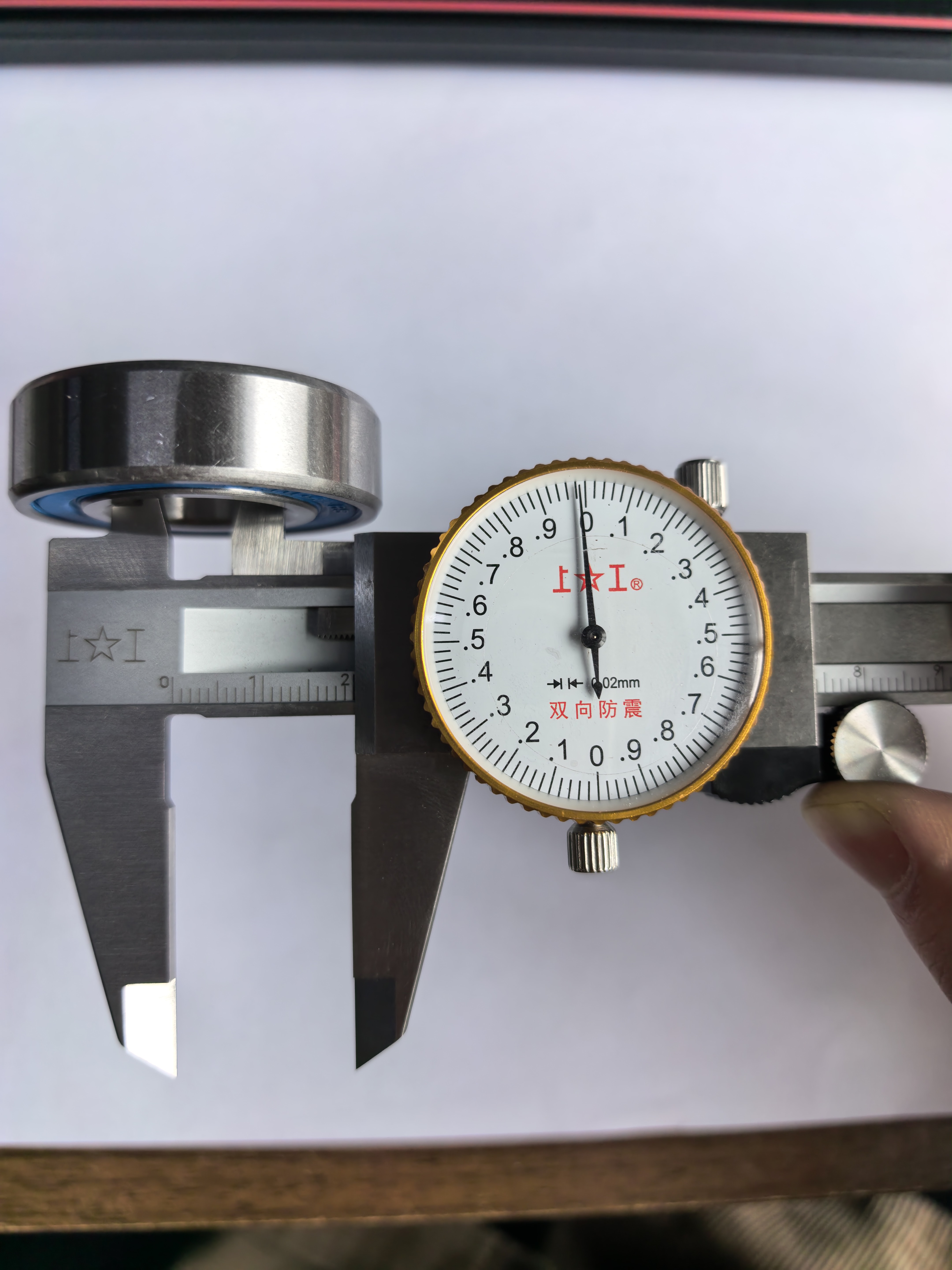

Mjerenje unutarnjeg promjera

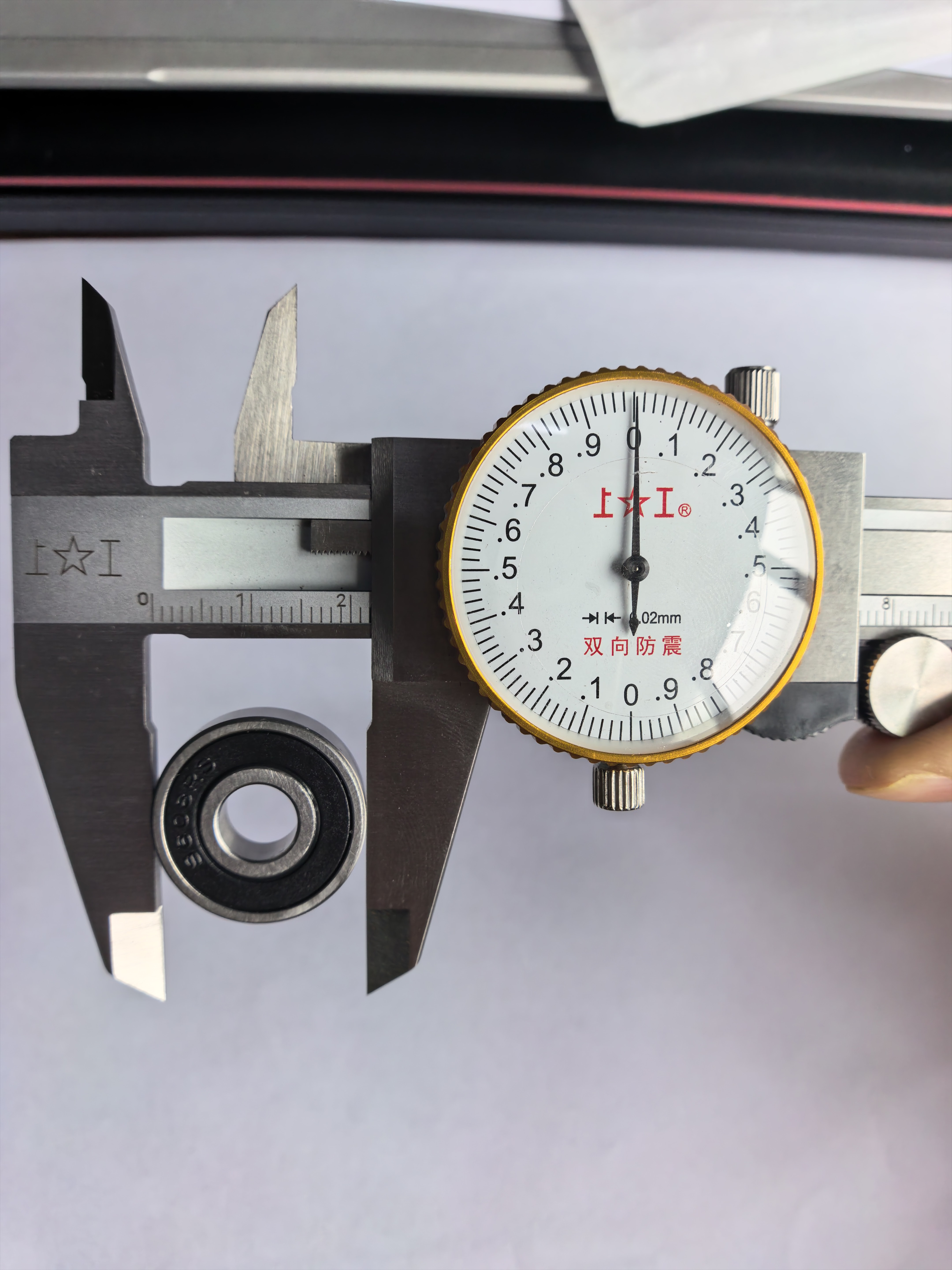

Mjerenje vanjskog promjera

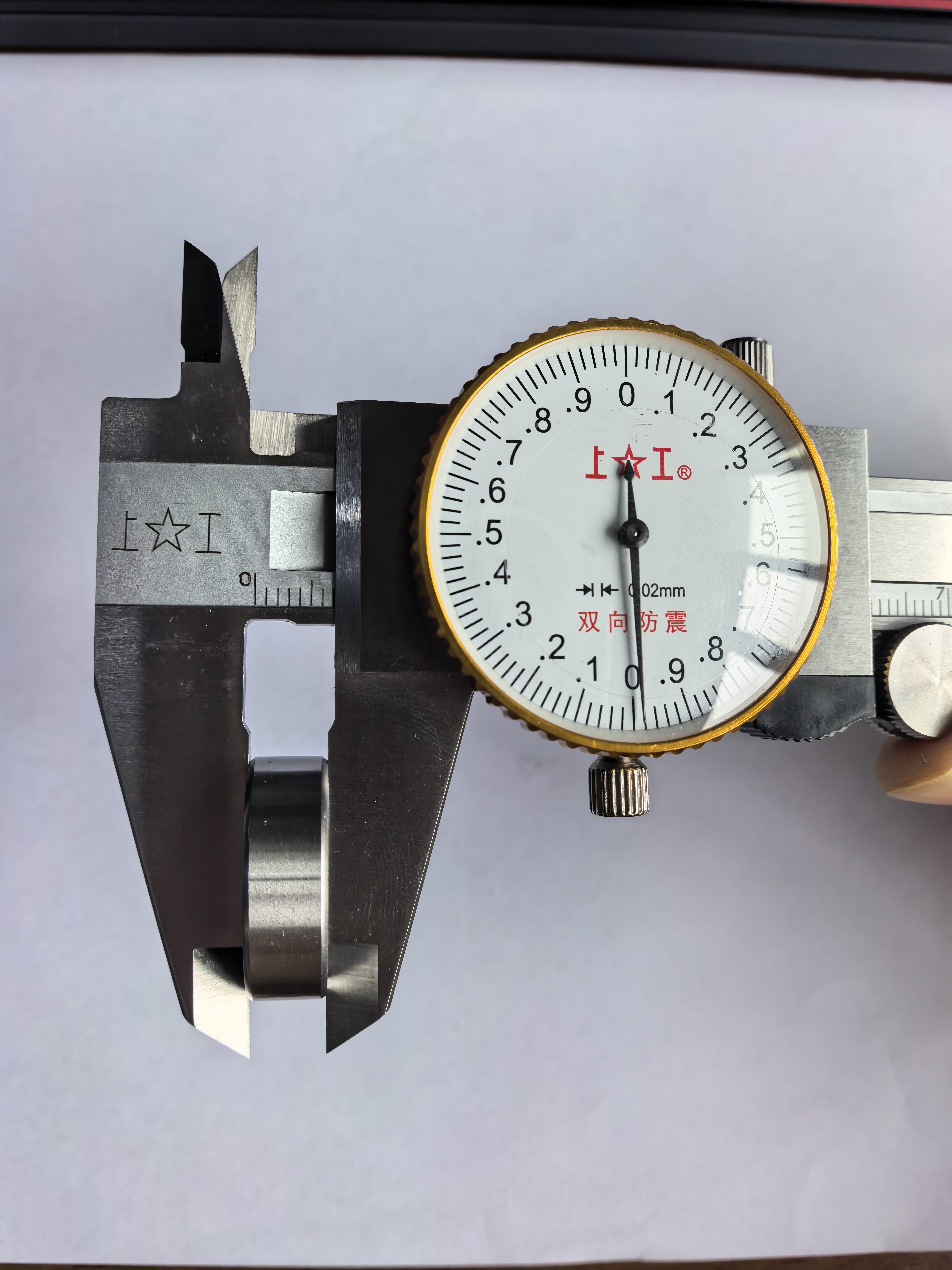

Mjerenje širine/debljine

Metode za prepoznavanje 4-znamenkastih modela ležajeva

Za kuglične ležajeve s dubokim utorima označene četveroznamenkastim kodom (npr. serije S60xx, S62xx i S63xx), postoji stroga podudarnost između unutarnjeg promjera i zadnjih znamenki broja modela. Ovaj odnos kategoriziramo u dva scenarija: "Standardna formula" i "Posebni sufiksi".

Standardno kućište: primjenjivo na modele sa sufiksom ≥ 04 (unutarnji promjer ≥ 20 mm)

Kada je unutarnji promjer ležaja, izmjeren pomičnom mjerom veća ili jednaka 20 mm , možete koristiti klasičnu formulu "podijeli s 5":

Formula jezgre: izmjereni unutarnji promjer ležaja ÷ 5 = posljednje dvije znamenke broja modela

Analiza slučaja: S6004-ZZ — Ako izmjerite unutarnji promjer ležaja od nehrđajućeg čelika pomoću čeljusti i ustanovite da je 20 mm , možete primijeniti sljedeću formulu: 20 ÷ 5 = 4 (dajući sufiks "04"). Preliminarna procjena: Sufiks za ovaj model ležaja je 04. Nakon toga, daljnjim mjerenjem vanjskog promjera ležaja (42 mm) i širine (12 mm) i njihovim uspoređivanjem sa standardnom tablicom veličina ležaja, možete konačno identificirati potpuni broj modela ležaja kao S6004-ZZ .

Poseban slučaj: primjenjivo na modele s repnim brojevima 00, 01, 02 i 03

Imajte na umu da se pravilo dijeljenja unutarnjeg promjera s 5 ne odnosi na ležajeve sa sufiks kodovima u rasponu od 00 do 03. Ova četiri posebna tipa ležaja čine iznimke unutar međunarodnih standarda; njihove dimenzije unutarnjeg promjera su fiksne vrijednosti koje inženjeri moraju zapamtiti. Konkretne odgovarajuće vrijednosti su sljedeće:

Sufiks 00: Unutarnji promjer fiksiran na 10 mm (npr. S6000)

Sufiks 01: Unutarnji promjer fiksiran na 12 mm (npr. S6001)

Sufiks 02: Unutarnji promjer fiksiran na 15 mm (npr. S6002)

Sufiks 03: Unutarnji promjer fiksiran na 17 mm (npr. S6003)

Ako unutarnji promjer izmjeren pomičnom mjerom odgovara jednoj od četiri gore navedene vrijednosti, izravno ga povežite s odgovarajućim sufiksom; nemojte koristiti metodu dijeljenja s 5.

Metode za prepoznavanje troznamenkastih modela ležajeva (minijaturni/mali ležajevi)

Za minijaturne ili male kuglične ležajeve s dubokim utorima od nehrđajućeg čelika, njihovi brojevi modela obično se sastoje od tri znamenke (npr. S608, S626 itd.). Prepoznavanje ove vrste ležaja je najjednostavnije; * *isto tako, ne može se primijeniti formula "podijeli s 5". **

Osnovno pravilo: izmjereni unutarnji promjer ležaja = zadnja znamenka broja modela

Analiza slučaja: ** S608-ZZ ** — Ako koristite čeljust za mjerenje unutarnjeg promjera malog ležaja i ustanovite da je ** 8 mm **, tada—na temelju konvencija za 3-znamenkaste oznake ležaja—unutarnji promjer odgovara izravno sufiksu broja modela. Preliminarna procjena: Sufiks ovog ležaja je ** 8 **. Kombinacijom ovoga s izmjerenim vanjskim promjerom (22 mm) i širinom (7 mm), model se može potvrditi kao uobičajeni minijaturni ležaj ** S608-ZZ **.

Sažetak i preporuke za odabir

Ukratko, koraci za identifikaciju modela kugličnog ležaja s dubokim utorima od nehrđajućeg čelika pomoću pomične čeljusti mogu se sažeti na sljedeći način:

Izmjerite unutarnji promjer, odredite sufiks:

Ako je izmjereni unutarnji promjer jednoznamenkasti broj (npr. 8 mm), on odgovara posljednjim znamenkama troznamenkastog broja modela (npr. 608).

Ako je izmjereni unutarnji promjer 10, 12, 15 ili 17 mm, on odgovara posebnim 4-znamenkastim sufiksima 00, 01, 02, odnosno 03.

Ako je izmjereni unutarnji promjer ≥ 20 mm, upotrijebite formulu ** Unutarnji promjer ÷ 5 = Sufiks ** (npr. 20 ÷ 5 = 04).

Izmjerite vanjski promjer i širinu kako biste odredili seriju:

Ležajevi s istim unutarnjim promjerom mogu pripadati različitim serijama - s različitim vanjskim promjerima i širinama - zbog razlika u kapacitetu nosivosti (npr. S6004, S6204, S6304, itd.). Stoga se specifični model mora definitivno identificirati usporedbom vanjskog promjera i širine.

Savladavanjem gore navedenih tehnika mjerenja i izračuna, možete lako prepoznati pravi identitet ležaja — čak i onog "običnog" bez pakiranja ili oznaka — čime ćete izbjeći neugodne situacije tijekom održavanja opreme koje proizlaze iz kupnje pogrešnog modela ili nemogućnosti pravilnog sastavljanja dijelova.
